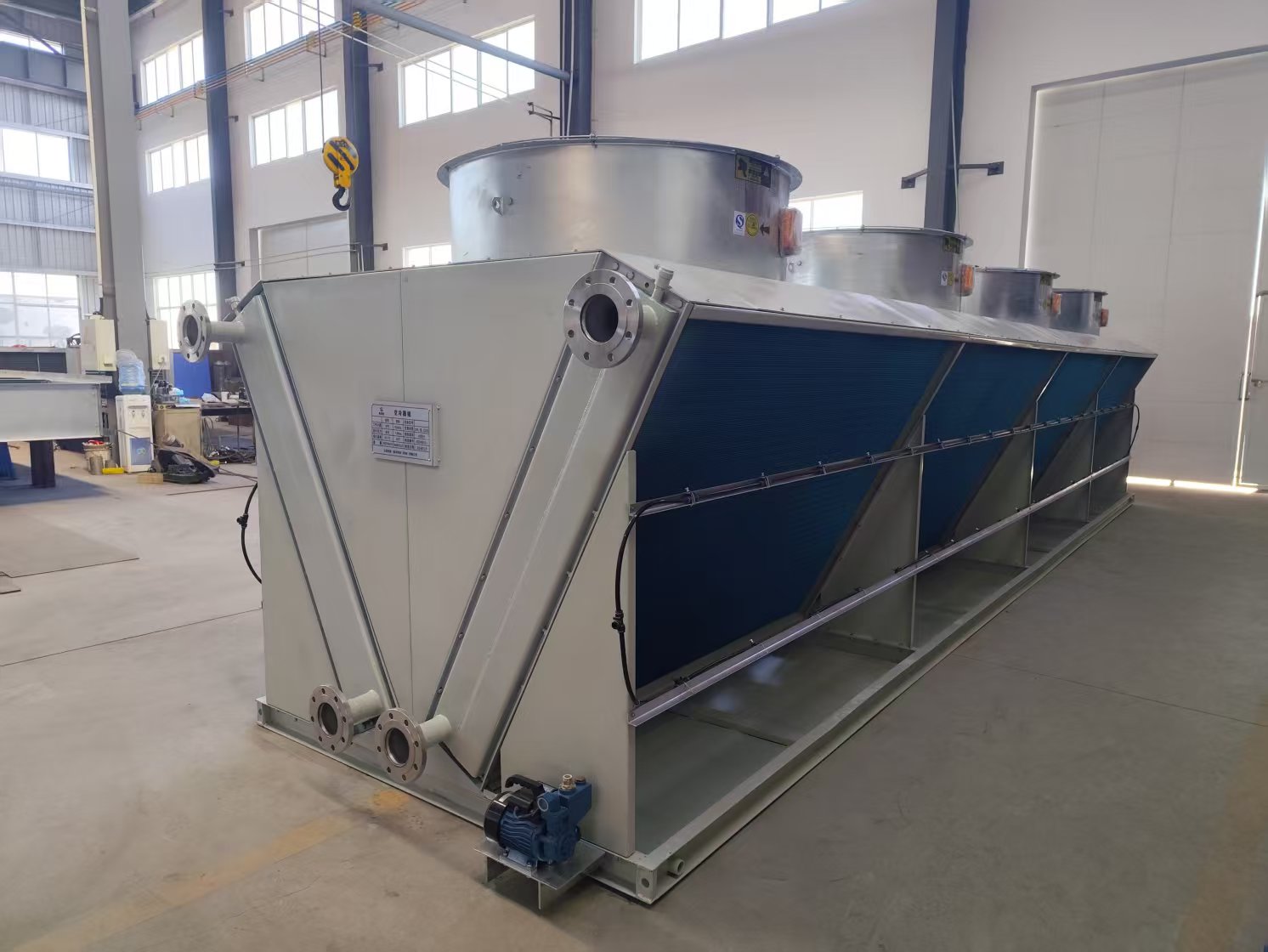

V型空气冷却器

V型空冷器（V-shaped Air Cooler）是一种高效的气体或液体冷却设备，其结构呈V型排列，广泛应用于石油化工、电力、冶金等行业。其特点主要包括以下几个方面：

1. V型空气冷却器结构设计特点
V型布局：
  换热管束呈V型对称排列，倾斜角度通常为30°~60°，这种设计能够优化空气流动路径，减少气流阻力，提高散热效率。
紧凑性：
  相比水平式或斜顶式空冷器，V型结构更节省空间，尤其适合场地受限的工业场景。
模块化设计：
  通常采用分段或模块化组装，便于运输、安装和维护。

2. 传热效率高
强化空气对流：
  V型结构引导空气从两侧均匀通过管束，减少“死角”，提高空气与管束的接触面积。
大传热面积：
  管束密集排列，单位体积内的传热面积更大，适合处理高热负荷的介质。
冷凝液排放优化：
  倾斜角度有利于冷凝液或残留液体自然排出，避免积液影响传热。

3. V型空冷器适用性广泛，适应高温高压：
  可设计为耐高温、高压的结构，适用于炼油厂、化工厂中的高温油气冷却。
多工况匹配：  通过调整风机转速、管束材质（如铝翅片管、不锈钢管）或管排数量，适应不同介质（气体、液体）的冷却需求。
恶劣环境适应：
  通常配备防尘网、喷淋系统或防腐涂层，适用于多尘、潮湿或腐蚀性环境。

. 运行与维护优势
低能耗：
  优化的气流分布可降低风机功率需求，配合变频风机进一步节能。
维护便捷：
  模块化设计允许局部更换管束或清洗，减少停机时间；管束表面易清洁，降低结垢风险。
长寿命：
  采用耐腐蚀材料和防冻设计（如冬季空冷器防冻措施），延长设备使用寿命。

5. 典型应用场景
石油炼化：
  用于常减压装置、催化裂化装置中高温油气的冷凝冷却。
电力行业：
  燃气轮机进气冷却或电站循环水冷却。
化工与冶金：
  反应气体冷却、工艺循环水降温等。

6. 局限性
初期成本较高：
  相比普通空冷器，V型结构的设计和制造复杂度可能增加初期投资。
对风速敏感：
  自然风较大时可能干扰风机气流，需合理选址或设置挡风墙。

V型空冷器凭借其高效传热、空间利用率高和适应性强等特点，成为工业领域广泛应用的冷却设备。在选型时需综合考虑介质特性、环境条件及运行成本，以充分发挥其性能优势。
